Fondations
Dalle, radier, longrines ou solution adaptée à l’étude géotechnique. Les appuis et réservations sont préparés pour recevoir la structure.
ASENA MODUL SYSTEM
Du béton préfabriqué, pensé comme un ensemble.
La structure, l’enveloppe, les réseaux, le transport et la pose sont coordonnés dès la conception. Le système reste adaptable au plan et aux contraintes du terrain.
Le principe
Ni simple conteneur, ni maison coulée entièrement sur place.
ASENAMODUL repose sur une combinaison étudiée de modules volumétriques et d’éléments 2D en béton préfabriqué. Les modules 3D conviennent aux volumes compacts et aux noyaux techniques. Les panneaux 2D libèrent les grandes pièces et facilitent l’adaptation architecturale.
Le découpage est décidé selon le plan, les portées, le poids, les dimensions transportables, l’accès au terrain et la capacité de la grue.

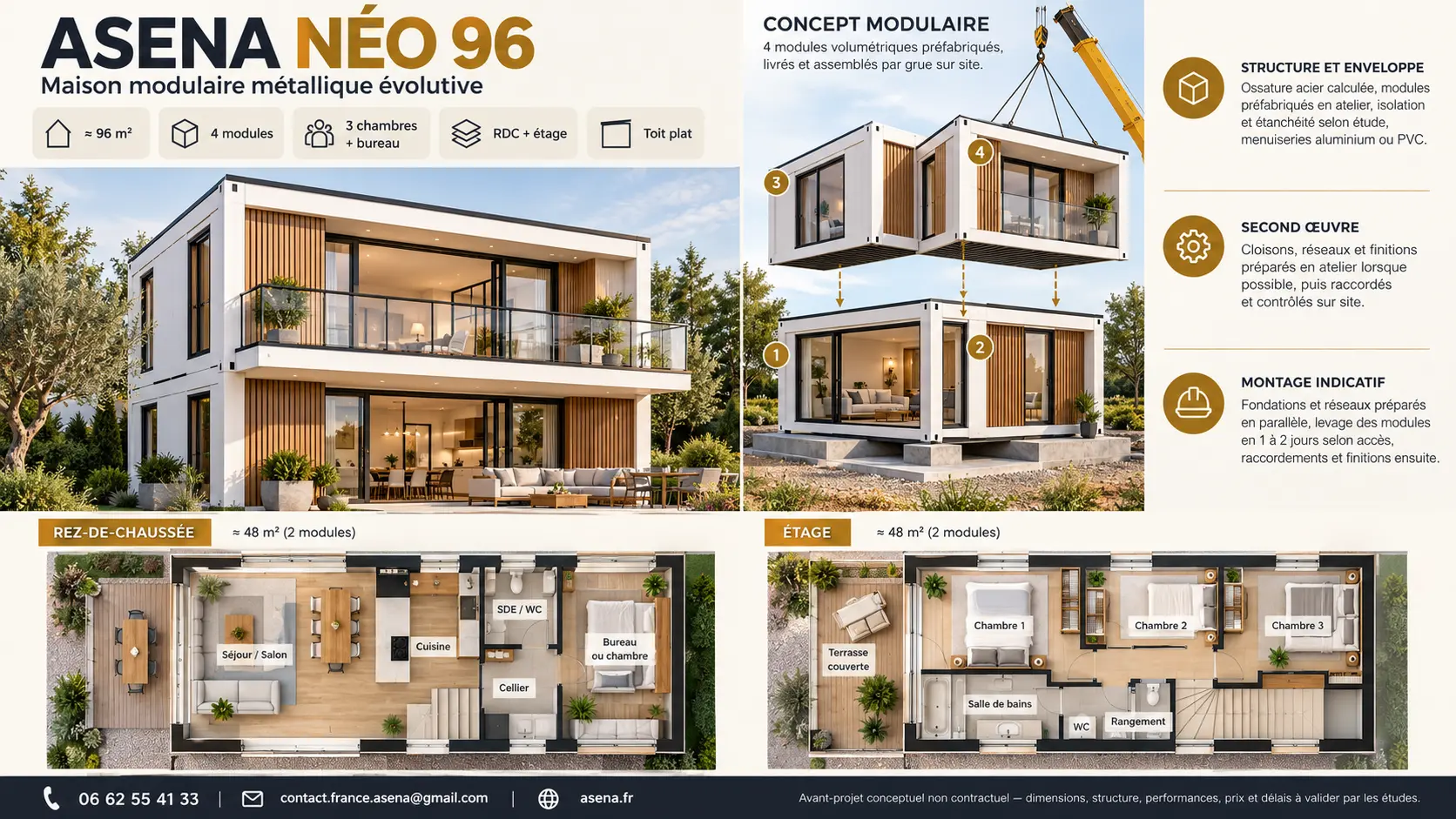

Deuxième système constructif
Découvrez la construction modulaire métallique.
Ossature acier, modules prééquipés en atelier, transport, levage et assemblage rapide sur des fondations préparées.
Composition
Les six couches du système.
Chaque couche possède une fonction précise et doit rester cohérente avec les autres.
Structure béton
Murs, voiles, planchers ou volumes préfabriqués dimensionnés par le bureau d’études, avec inserts et assemblages définis.
Jonctions
Calage, fixation, continuité structurelle, étanchéité à l’eau et à l’air, traitement acoustique et protection des interfaces.
Isolation
Solution continue par l’extérieur ou composition adaptée, avec traitement des ponts thermiques et objectifs issus de l’étude énergétique.
Réseaux
Gaines, évacuations, plomberie et électricité coordonnés avant fabrication. Les zones techniques restent accessibles à la maintenance.
Façade et toiture
Enduit, bardage ou parement ; toit plat ou charpente avec tuiles. L’aspect final s’adapte au permis et au contexte architectural.
Technologies ASENA
Huit familles de composants, une seule architecture.
Cette nomenclature provient des dossiers ASENA MODULAR et M130 conservés dans vos archives.
Module volumétrique 3D
Pour chambres, petites pièces et volumes répétitifs lorsque le transport le permet.
Cadre et portique
Pour les séjours, garages, grandes baies et espaces nécessitant davantage de portée.
Panneau préfabriqué
Mur porteur ou façade complétant les cadres et permettant une géométrie plus libre.
Dalle et plancher
Éléments horizontaux pour planchers, terrasses et couvertures selon le calcul structurel.
Bloc technique équipé
Salle d’eau ou noyau humide préparé et testé en atelier avant raccordement.
Raccordements organisés
Points accessibles et repérés pour l’électricité, l’eau, les évacuations, la ventilation et les données.
Toiture prête à lever
Charpente légère ou cassette préassemblée, compatible avec tuiles ou toit plat selon le projet.
Peau architecturale
Enduit, bardage, parement et modénatures donnant à chaque maison son identité finale.

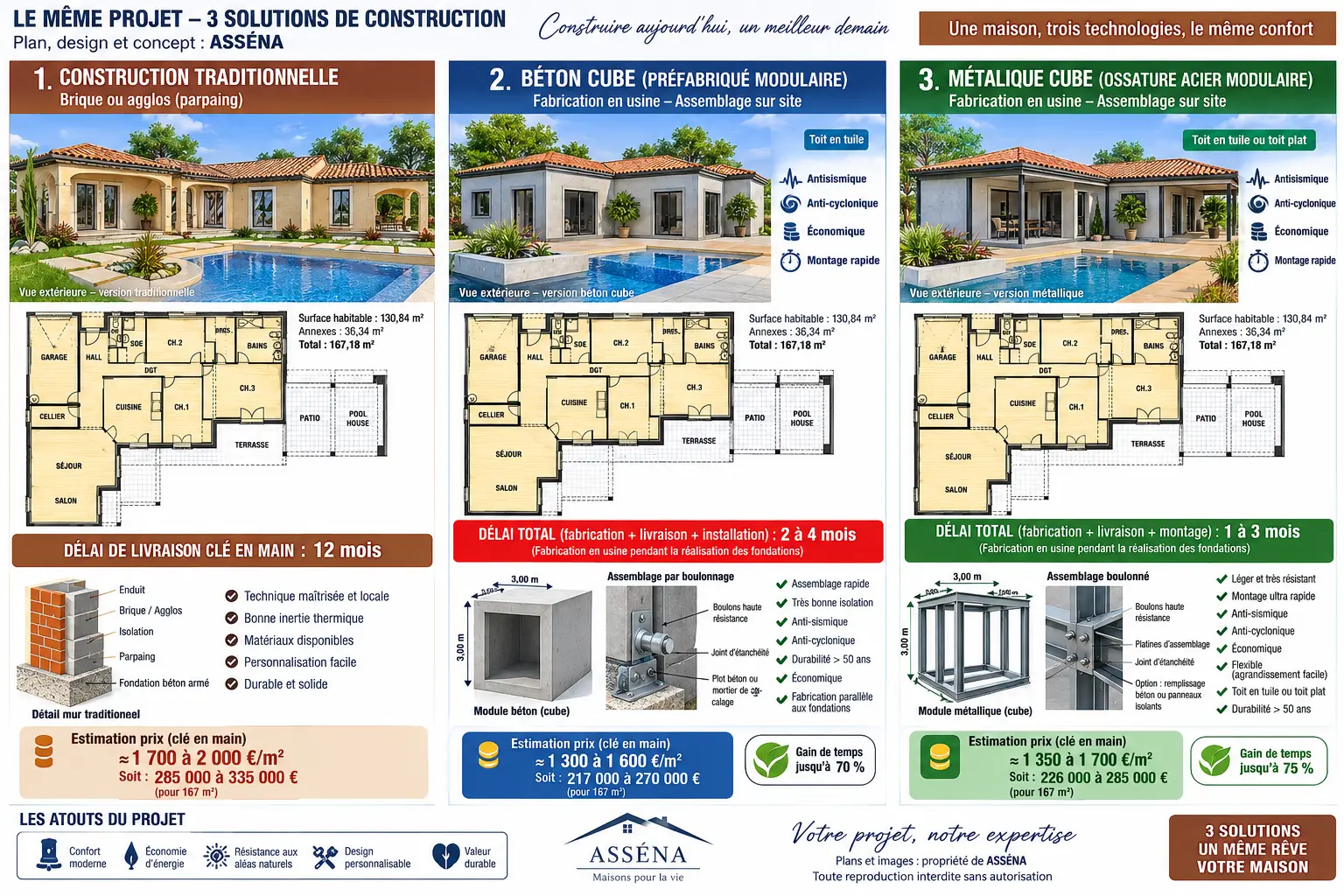

Démonstrateur issu des archives
ASENA M130 : le modèle pilote.
Le dossier industriel prévoit une maison familiale d’environ 130 m² avec trois chambres, garage, séjour, cuisine, deux espaces d’eau, noyau technique et terrasses. Il organise les composants M01 à M11 et les éléments de toiture R01 à R06.
Le prototype M130-001 doit servir à mesurer les poids réels, les temps de fabrication, le nombre de camions, les levages, les tolérances et les reprises avant toute promesse commerciale ferme.
Fabrication et chantier
Deux calendriers qui avancent ensemble.
Pendant que les composants sont produits et contrôlés, le terrain, les fondations et les réseaux sont préparés.
En atelier
- Études d’exécutionPlans de coffrage, ferraillage, inserts, réservations et tolérances.
- PréparationMoules, armatures, gaines et points de levage.
- Coulage et cureBéton mis en œuvre selon la formulation et les contrôles définis.
- Pré-équipementIsolation, menuiseries et réseaux selon le niveau de livraison.
- Contrôle avant départDimensions, aspect, repérage et dossier de traçabilité.
Sur le terrain
- PréparationTerrassement, fondations, attentes et branchements.
- LogistiqueItinéraire, autorisations, aire de grutage et ordre des livraisons.
- LevagePose suivant un plan défini, calage et stabilité provisoire.
- AssemblageLiaisons structurelles et fermeture des jonctions.
- AchèvementToiture, raccordements, finitions, essais et réception.
Trois niveaux de livraison
Un périmètre écrit, poste par poste.
Chaque formule est précisée dans la notice descriptive. Les limites de prestations, fournitures, raccordements et travaux réservés au client sont indiquées avant engagement.
01
Structure
Prêt à aménager
Pour un client qui souhaite organiser lui-même le second œuvre ou travailler avec ses propres entreprises.
- Comprend : structure béton assemblée et éléments porteurs prévus au contrat
- Toiture et enveloppe selon la composition retenue
- Menuiseries uniquement si elles figurent dans la formule
- Traitement des assemblages relevant de la structure livrée
- À organiser : isolation complémentaire, cloisons, réseaux, revêtements, équipements et finitions selon la notice
02
Intermédiaire
Prêt à finir
Pour conserver une part de travaux personnels tout en recevant une maison protégée et techniquement préparée.
- Comprend : maison close et couverte
- Isolation et doublages prévus dans la notice
- Réseaux techniques préparés jusqu’aux limites définies
- Supports prêts à recevoir les finitions prévues
- À personnaliser : sols, faïences, peintures, cuisine, sanitaires et certains appareillages
03
Accompagnement complet
Clé en main
Pour confier la coordination des postes prévus jusqu’à la réception de la maison.
- Comprend : coordination des lots inscrits au contrat
- Cuisine et salles d’eau selon la sélection validée
- Revêtements, peintures et équipements définis
- Raccordements et mise en service dans le périmètre convenu
- Essais, contrôles, réception et remise des documents prévus
Points à valider
Ce qui conditionne réellement le projet.
- Règles d’urbanisme et permis de construire
- Étude de sol et fondations
- Calcul structurel et assemblages
- Étude énergétique RE2020
- Accès, transport exceptionnel et levage
- Assurances, contrôles et qualifications applicables
Le système présenté est un concept constructif ASENAMODUL en développement. Il ne constitue pas à lui seul une validation technique, une certification, un prix ferme ou un délai garanti.
Étude personnalisée
Votre terrain détermine la bonne solution.
Envoyez la commune, le plan de parcelle, vos surfaces et le niveau de livraison souhaité.
